Роль розчину сірчаної кислоти у створенні електричного струму.Кожен водій знає, що без справного акумулятора автомобіль просто не зрушить з місця. Але що ховається всередині цього загадкового чорного ящика під капотом? У блозі AutoMarket ми детально розберемо тему будова акумуляторної батареї, щоб ви розуміли, як працює це джерело живлення.
Зовнішні елементи та корпус

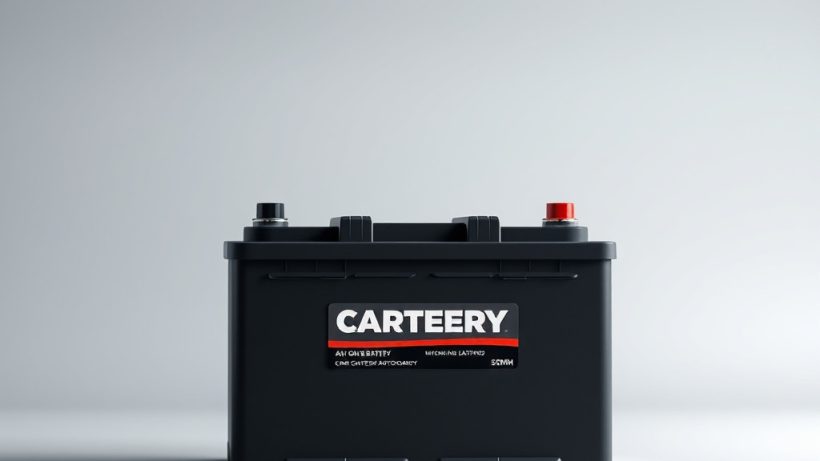

Традиційний стартерний автомобільний акумулятор виглядає як монолітний прямокутний блок. Його конструкція зовні здається простою, але кожна деталь тут виконує важливу функцію:
- Корпус (моноблок): Виготовляється з міцного кислотостійкого пластику (зазвичай поліпропілену), який витримує вібрації, перепади температур та вплив агресивного середовища.
- Кришка батареї: Герметично закриває моноблок. У сучасних необслуговуваних акумуляторах вона має систему лабіринтів для рекуперації (повернення) пари води назад у банки.
- Клеми (виводи): Свинцеві штири (плюс і мінус), через які акумулятор підключається до бортової мережі автомобіля. Плюсова клема зазвичай товстіша за мінусову.
Внутрішня будова: банки, пластини та сепаратори
Якщо заглянути всередину батареї, ми побачимо, що вона розділена на кілька ізольованих відсіків — найчастіше на шість. Кожен такий відсік є окремим акумулятором на 2 вольті, а з’єднавшись послідовно, вони дають звичні нам 12 вольт.
Цікавий факт: класичний 12-вольтовий автомобільний акумулятор насправді складається з шести незалежних 2-вольтових секцій (банок), з’єднаних між собою свинцевими містками.
Усередині кожної банки знаходяться:
- Пакет пластин: Решітки з олово-свинцевого сплаву, на які нанесено активну масу. Позитивні пластини мають коричневий відтінок (оксид свинцю), а негативні — сірий (губчастий свинець).
- Сепаратори: Тонкі мікропористі перегородки з пластику або скловолокна, які розташовуються між позитивними та негативними пластинами. Вони не дають пластинам стикатися та викликати коротке замикання, але вільно пропускають іони електроліту.
Електроліт та принцип взаємодії
Жодна хімічна батарея не працює без рідкого чи гелевого середовища. У класичних акумуляторах використовується електроліт — водний розчин хімічно чистої сірчаної кислоти. Його густина контролюється спеціальними приладами і в зарядженому стані зазвичай становить близько 1.27–1.28 г/см³.
Коли ви повертаєте ключ запалювання, усередині батареї починається електрохімічна реакція: активна маса пластин взаємодіє з сірчаною кислотою, перетворюючись на сульфат свинцю та виділяючи вільні електрони. Так народжується потужний електричний струм, необхідний для роботи стартера.
Розуміючи, яка точна будова акумуляторної батареї, ви зможете краще дбати про її стан, своєчасно перевіряти рівень заряду та подовжити термін служби вашого залізного коня!
