Будова термостата: як працює серце системи охолодження двигуна

Система охолодження сучасного автомобіля — це складний механізм, де кожен елемент виконує критично важливу роль. Одним із найменших за розміром, але найважливіших за значенням компонентів є термостат. Без нього двигун або постійно перегріватиметься, або не зможе набрати робочу температуру, що призведе до підвищеної витрати палива та прискореного зносу деталей. У цій статті ми детально розберемо, яка будова термостата і як цей невеликий пристрій керує тепловим режимом вашого авто.

З чого складається термостат: головні елементи конструкції

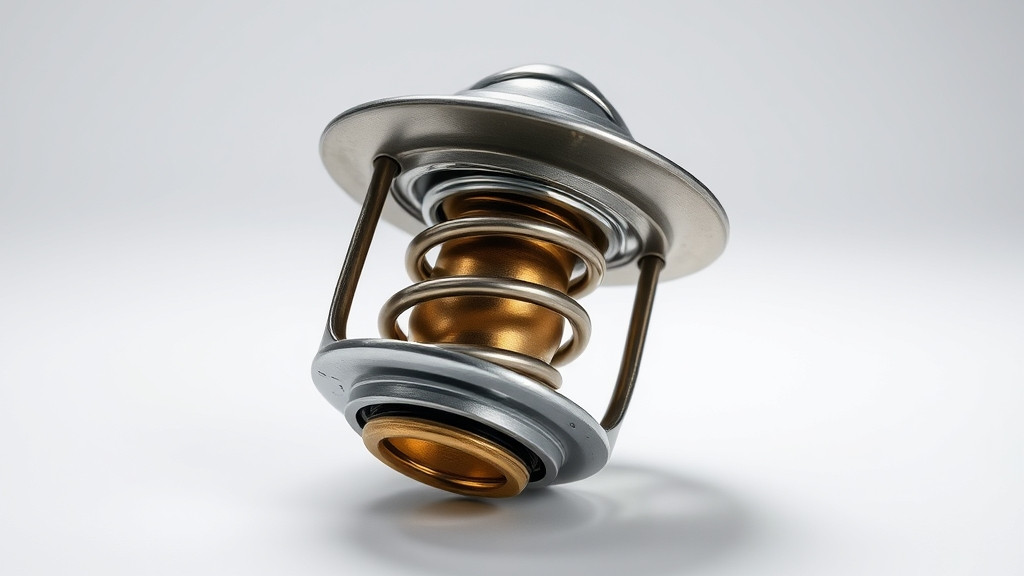

Попри свою важливість, класичний автомобільний термостат має досить просту і надійну конструкцію. Якщо зазирнути всередину корпусу, ми побачимо кілька базових деталей, які працюють у суворій синхронізації:

• Корпус (основа): виготовляється з латуні, алюмінію або якісного термостійкого пластику. Він утримує всі компоненти разом і забезпечує герметичність у патрубках.
• Термочутливий елемент (капсула): металевий циліндр, всередині якого міститься спеціальний віск або суміш воску з мідним порошком.
• Шток (плнжером): металевий стрижень, який спирається на гумову діафрагму всередині капсули і приводить у дію основний клапан.
• Основний клапан (тарілка): загороджує або відкриває шлях охолоджувальній рідині до основного радіатора.
• Поворотна пружина: потужна пружина, яка повертає клапан у закрите положення, коли температура антифризу падає.
• Перепускний (байпасний) клапан: додатковий елемент, який керує потоком рідини по малому колу охолодження.

Принцип роботи: як фізика керує охолодженням

Розуміючи, яка будова термостата, легко збагнути і принцип його дії. Вся магія базується на законах фізики, а саме на здатності речовин розширюватися при нагріванні.

1. Холодний пуск: Коли двигун тільки запускається, антифриз у системі має низьку температуру. Віск у капсулі перебуває у твердому стані. Поворотна пружина тримає основний клапан щільно закритим. У цей час рідина циркулює виключно по «малому колу» (через сорочку блока двигуна та радіатор пічки салону), що дозволяє мотору максимально швидко прогрітися до робочих 85–95 °C.
2. Прогрів та відкриття: Коли температура охолоджувальної рідини досягає певного порогу (наприклад, 88 °C), віск усередині капсули починає плавитися і різко збільшуватися в об’ємі.
3. Хід штока: Розширюючись, віск тисне на гумову вставку, яка виштовхує металевий шток наружу. Оскільки шток жорстко зафіксований у корпусі, сама капсула разом із тарілкою клапана починає зсуватися, подолаючи опір потужної пружини.
4. Велике коло: Основний клапан відкривається, відкриваючи шлях антифризу до великого радіатора, де він охолоджується зустрічним потоком повітря. Одночасно перепускний клапан закриває мале коло.

Типові несправності термостата та їхні ознаки

Через постійні перепади температур і вплив агресивного середовища (антифризу) термін служби термостата обмежений. Зазвичай він виходить з ладу в одному з двох положень:

• Заклинив у закритому положенні: Найнебезпечніший сценарій. Віск застряг або шток заклинив, тому рідина не йде на радіатор. Наслідок — швидкий перегрів двигуна, закипання антифризу і ризик серйозної деформації головки блока циліндрів (ГБЦ).
• Заклинив у відкритому положенні: Менш руйнівна, але неприємна поломка. Антифриз одразу йде по великому колу. Двигун дуже довго прогрівається (або не досягає робочої температури взагалі), в салоні автомобіля холодно взимку, а бортовий комп’ютер фіксує збільшену витрату палива через збагачення суміші.

Регулярна перевірка системи охолодження та вчасна заміна антифризу допоможуть уникнути подібних проблем і продовжити ресурс цього маленького, але надзвичайно важливого пристрою.
