ЕБУ: все, що потрібно знати про «мозок» вашого автомобіля

Сучасний автомобіль — це не просто механізм на чотирьох колесах, а складна інтегрована система, де електроніка відіграє ключову роль. І центральним «диригентом» цього оркестру є ЕБУ – Електронний Блок Управління. Без перебільшення, це «мозок» вашого транспортного засобу, який контролює практично кожен аспект його роботи. Якщо ви коли-небудь замислювалися, як ваш двигун працює так злагоджено, або як гальмівна система запобігає заносу, відповідь криється саме в ЕБУ.

Що таке ЕБУ та його ключова роль

ЕБУ (або ECU від англ. Electronic Control Unit) — це мікропроцесорний пристрій, який постійно збирає, обробляє та аналізує інформацію, що надходить від десятків датчиків, розташованих по всьому автомобілю. Ці датчики відстежують такі параметри, як швидкість обертання колінчастого вала, температура охолоджувальної рідини, тиск у паливній системі, положення дросельної заслінки, швидкість руху коліс, кут повороту керма тощо.

На основі цих даних ЕБУ приймає рішення і віддає команди виконавчим механізмам, оптимізуючи роботу систем для досягнення найкращої продуктивності, паливної економічності, безпеки та мінімізації шкідливих викидів. Наприклад, він регулює момент запалювання, тривалість відкриття форсунок, тиск турбонаддуву, перемикання передач в автоматичній трансмісії і багато іншого. Фактично, ЕБУ є центральним нервовим вузлом, що забезпечує злагоджену та ефективну роботу всіх життєво важливих систем автомобіля.

Різновиди ЕБУ: Спеціалізовані контролери

Хоча термін ЕБУ часто асоціюється з керуванням двигуном, насправді в сучасному автомобілі може бути кілька окремих блоків управління, кожен з яких відповідає за певну групу систем.

ЕБУ двигуна (ECM/PCM)

Це, мабуть, найвідоміший і найскладніший ЕБУ. Він відповідає за:

• Керування вприском палива: визначення оптимальної кількості палива та часу його подачі.
• Керування запалюванням: регулювання моменту подачі іскри для максимальної ефективності згоряння.
• Контроль викидів: оптимізація суміші та робота каталізатора для зниження шкідливих речовин.
• Робота системи EGR (рециркуляції вихлопних газів) та турбонаддуву.

Яскравим прикладом є системи Bosch Motronic для бензинових двигунів або Bosch EDC (Electronic Diesel Control) для дизельних. Компанії Delphi та Denso також пропонують власні високотехнологічні системи керування двигуном.

ЕБУ автоматичної коробки передач (TCU)

Цей блок контролює роботу автоматичної трансмісії, забезпечуючи плавність і своєчасність перемикання передач. Він отримує інформацію від ЕБУ двигуна, датчиків швидкості автомобіля, положення дросельної заслінки та інших факторів, щоб вибрати оптимальну передачу для поточних умов руху. Це значно підвищує комфорт водіння та паливну ефективність. Такі рішення пропонують Continental та Bosch.

Блок управління ABS/ESP

Блоки управління гальмівними системами є критично важливими для безпеки. Вони включають:

• ABS (Anti-lock Braking System): запобігає блокуванню коліс під час інтенсивного гальмування, дозволяючи водієві зберігати контроль над керуванням.
• ESP (Electronic Stability Program): система динамічної стабілізації, яка допомагає запобігти заносу автомобіля, контролюючи індивідуальне гальмування кожного колеса та, за потреби, зменшуючи потужність двигуна.

Провідні розробники цих систем — Bosch (наприклад, системи ESP з 1995 року) та Continental (широко відомі їхні інтегровані гальмівні системи, такі як MK C1).

Крім вищезгаданих, існують також ЕБУ подушок безпеки (SRS), ЕБУ клімат-контролю, ЕБУ мультимедійної системи, ЕБУ центрального замка та багато інших, кожен з яких виконує свої специфічні завдання.

Провідні виробники ЕБУ: Титани інженерії

Світовий ринок ЕБУ контролюється кількома великими компаніями, які інвестують значні кошти в дослідження та розробки, щоб забезпечити автомобілі сучасною та надійною електронікою.

Bosch

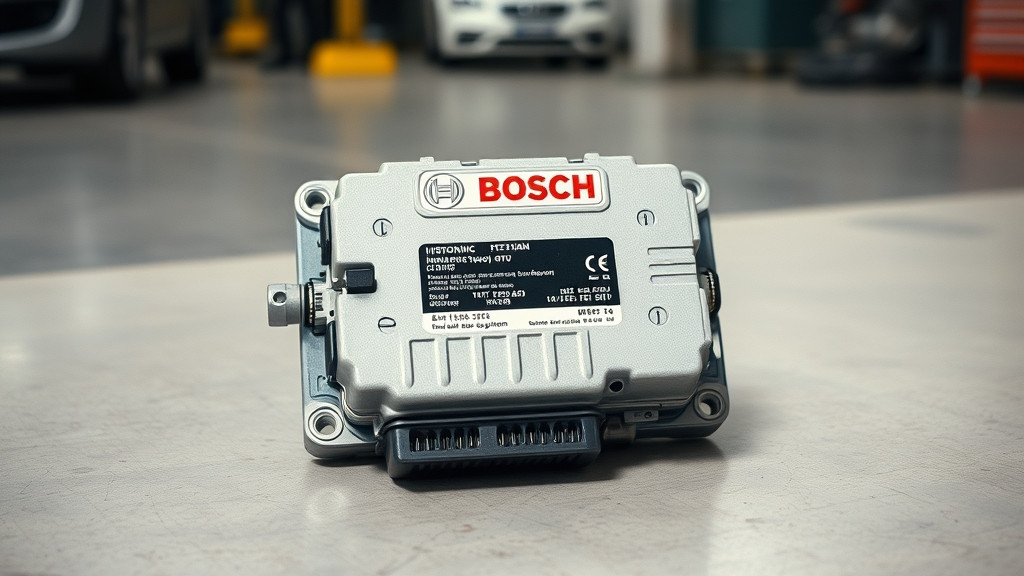

Беззаперечний лідер у галузі автомобільних компонентів. Bosch є піонером у розробці систем електронного керування двигуном (Motronic, EDC) та систем безпеки (ABS, ESP). Їхні ЕБУ відрізняються високою надійністю, точністю та інноваційністю, використовуються практично всіма великими автовиробниками світу, від Volkswagen і Mercedes-Benz до Toyota.

Delphi

Ця компанія, з американським корінням, постачає широкий спектр електронних компонентів та систем, включаючи ЕБУ двигуна, системи безпеки та трансмісії. Продукція Delphi часто зустрічається в автомобілях General Motors, Ford, а також на європейських та азійських ринках. Вони відомі своїми системами вприску палива та діагностичним обладнанням.

Continental

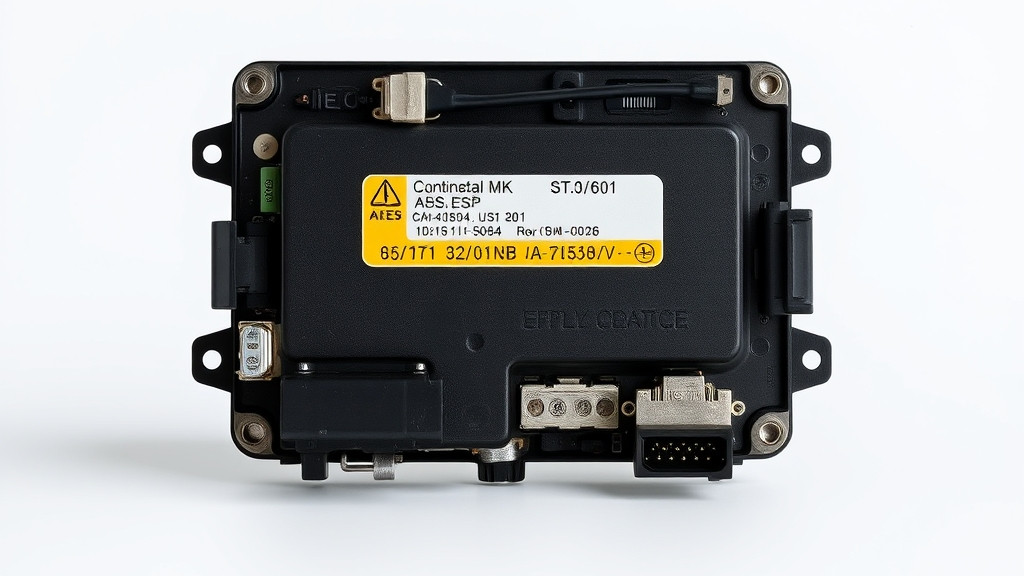

Німецький гігант Continental, відомий своїми шинами, також є одним з найбільших постачальників автомобільних електронних систем. Вони спеціалізуються на ЕБУ для систем гальмування (ABS/ESP, як, наприклад, модулі Continental MK100 для Volkswagen Golf чи Skoda Octavia), керування двигуном та трансмісією, а також на компонентах для гібридних та електричних транспортних засобів. Їхні рішення націлені на інтегровану безпеку та підвищення ефективності.

Denso

Японська корпорація Denso є ключовим постачальником для японських автовиробників, таких як Toyota, Honda, Mazda. Їхні ЕБУ двигуна та інші блоки управління відомі своєю бездоганною якістю, довговічністю та високою надійністю. Denso також активно розробляє технології для гібридних автомобілів та систем автономного керування.

Magneti Marelli

Італійська компанія Magneti Marelli має багату історію в автомобільній промисловості. Вони спеціалізуються на системах керування двигуном, освітленні, телематиці та мультимедійних системах. Їхні ЕБУ часто зустрічаються в автомобілях італійського виробництва, таких як Fiat, Alfa Romeo, Lancia, а також у деяких французьких та американських брендах. Magneti Marelli відома своїми індивідуальними та інноваційними рішеннями.

Ознаки несправності ЕБУ та діагностика

Як і будь-який електронний компонент, ЕБУ може вийти з ладу. Несправність ЕБУ може призвести до серйозних проблем у роботі автомобіля. Типові ознаки включають:

• Нерівна робота двигуна, пропуски запалювання.
• Зниження потужності або підвищена витрата палива.
• Проблеми із запуском двигуна або його повна відмова.
• Загоряння індикаторів несправності на панелі приладів (Check Engine, ABS, ESP).
• Відмова окремих систем (наприклад, АКПП працює в аварійному режимі).

Діагностика несправності ЕБУ зазвичай проводиться за допомогою спеціального комп’ютерного обладнання, яке підключається до діагностичного роз’єму автомобіля (OBD-II). Це дозволяє зчитувати коди помилок, аналізувати параметри роботи систем в реальному часі та точно визначити причину несправності. У деяких випадках можливий ремонт ЕБУ, в інших – потрібна повна заміна блоку.

Висновок

ЕБУ є невід’ємною та критично важливою частиною сучасного автомобіля. Він забезпечує оптимальну роботу всіх ключових систем, впливаючи на продуктивність, економічність та, що найважливіше, безпеку. Розуміння його функцій та основних принципів роботи допомагає водіям більш усвідомлено ставитися до свого автомобіля та своєчасно звертатися до фахівців у разі виникнення проблем. Бережіть «мозок» вашого авто, і він відплатить вам надійною та комфортною роботою на довгі роки.
