Як перевірити вимикач стоп-сигналу: повний посібник для водія

Гальмівні ліхтарі – це не просто лампочки, що загоряються при натисканні на педаль гальма. Це один із найважливіших елементів пасивної безпеки вашого автомобіля, що сигналізує іншим учасникам руху про ваші наміри. Серцем цієї системи є маленький, але надзвичайно важливий компонент – вимикач стоп-сигналу (часто його називають «жабкою»). Його несправність може призвести до небезпечних ситуацій на дорозі, тому кожен водій повинен знати, як перевірити його працездатність.

У цій статті, як автоексперти для блогу AutoMarket, ми докладно розповімо, як самостійно діагностувати вимикач стоп-сигналу, використовуючи простий набір інструментів. Приготуйтеся, буде цікаво і дуже корисно!

Що таке вимикач стоп-сигналу та його роль?

Вимикач стоп-сигналу – це електромеханічний пристрій, який зазвичай встановлюється поблизу педалі гальма. Його основна функція – замикати електричний ланцюг, коли педаль гальма натискається, і розмикати його, коли педаль відпускається. Це призводить до загоряння або згасання задніх гальмівних ліхтарів відповідно.

Але це ще не все! У сучасних автомобілях вимикач стоп-сигналу може виконувати й інші важливі функції, інтегруючись з різними електронними системами:

• Система круїз-контролю (відключення при натисканні гальма).
• Система антиблокувальних гальм (ABS).
• Система електронної стабілізації (ESP).
• Система автоматичної коробки передач (розблокування важеля КПП для переведення в режим Drive).

Саме тому несправність цього маленького пристрою може спричинити не лише відсутність стоп-сигналів, а й більш серйозні проблеми з функціонуванням інших систем автомобіля.

Типові ознаки несправності вимикача стоп-сигналу

Перед тим як приступити до діагностики, корисно знати, які симптоми можуть вказувати на несправність вимикача:

1. Стоп-сигнали не горять взагалі: Найпоширеніша ознака. Натискаєте на педаль гальма, а задні ліхтарі мовчать.
2. Стоп-сигнали горять постійно: Ця ситуація не менш небезпечна, оскільки дезінформує інших водіїв.
3. Проблеми з круїз-контролем: Якщо круїз-контроль не вмикається або не вимикається при натисканні гальма.
4. Неможливість перевести важіль АКПП з режиму «Паркінг»: У багатьох авто вимикач стоп-сигналу є частиною системи блокування важеля АКПП.
5. Помилки на приладовій панелі: Можуть з’являтися індикатори несправності ABS, ESP або інших систем, пов’язаних з гальмами.
6. Нерівномірна робота стоп-сигналів: Іноді вони працюють, іноді ні. Це може вказувати на ослаблені контакти.

Необхідні інструменти та підготовка до роботи

Для самостійної перевірки вимикача стоп-сигналу вам знадобиться мінімальний набір інструментів:

• Мультиметр (тестер): Обов’язковий інструмент для перевірки напруги та цілісності ланцюга.
• Викрутки: Хрестоподібна та плоска, можливо, Torx або шестигранники для зняття декоративних панелей.
• Ліхтарик: Для кращого освітлення робочої зони під панеллю приладів.
• Набір ключів: Залежно від типу кріплення вимикача.

Перед початком роботи обов’язково дотримуйтеся правил безпеки:

1. Заглушіть двигун та витягніть ключ із замка запалювання.
2. Від’єднайте мінусову клему акумулятора, якщо ви плануєте повне зняття вимикача або вважаєте, що є ризик короткого замикання (для перевірки це зазвичай не потрібно, але краще бути обережним).
3. Забезпечте хороше освітлення.

Покрокова інструкція з перевірки вимикача стоп-сигналу

Нижче наведено покрокову інструкцію, яка допоможе вам перевірити вимикач стоп-сигналу.

Крок 1: Візуальний огляд

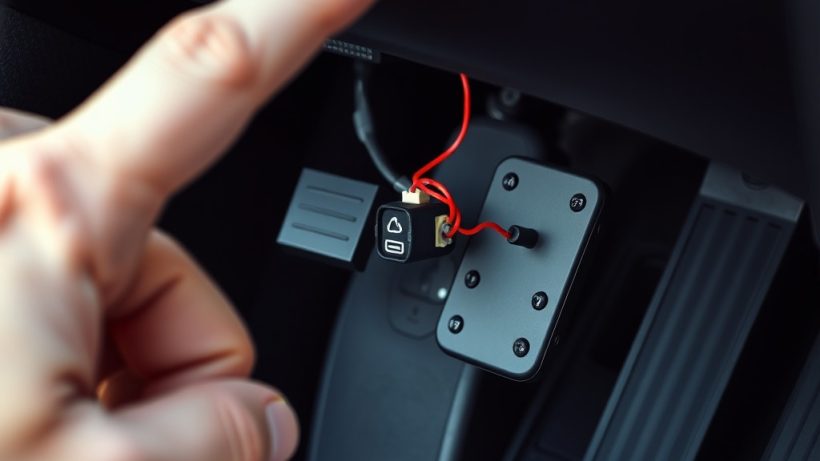

Знайдіть вимикач стоп-сигналу. Він зазвичай розташований під панеллю приладів, безпосередньо над педаллю гальма. Можливо, доведеться зняти нижню декоративну панель для кращого доступу. Після того, як ви його виявили, уважно огляньте:

• Механічні пошкодження: Чи не зламаний штовхач, чи цілий корпус.
• Корозія: На контактах роз’єму. Це може порушити електричний контакт.
• Ослаблені контакти або перетерті дроти: Перевірте надійність підключення дротів до вимикача.

Крок 2: Перевірка напруги (живлення)

Цей тест покаже, чи отримує вимикач живлення.

1. Увімкніть запалювання (двигун не запускайте).
2. Налаштуйте мультиметр на режим вимірювання постійної напруги (DCV) до 20В.
3. Від’єднайте електричний роз’єм від вимикача.
4. Під’єднайте чорний щуп мультиметра до «маси» автомобіля (металева частина кузова) або до мінусової клеми акумулятора.
5. Червоним щупом по черзі торкайтеся контактів у роз’ємі, який йшов до вимикача. На одному або кількох контактах має бути 12 Вольт. Якщо напруги немає, проблема може бути в запобіжнику або проводці.

Крок 3: Перевірка цілісності ланцюга (функціональності)

Цей тест покаже, чи працює сам вимикач як перемикач.

1. Від’єднайте електричний роз’єм від вимикача (якщо ви це не зробили раніше).
2. Налаштуйте мультиметр на режим перевірки цілісності ланцюга (продзвонювання) – зазвичай це значок діода або звуковий сигнал.
3. Під’єднайте щупи мультиметра до двох контактів вимикача, які відповідають за гальмівні ліхтарі (можливо, доведеться спробувати різні комбінації, якщо вимикач має більше двох контактів).
4. Натисніть на штовхач вимикача (або імітуйте натискання педалі гальма).
5. У справному вимикачі, коли штовхач натиснутий, мультиметр має показати низький опір або видати звуковий сигнал, що свідчить про замкнений ланцюг. Коли штовхач відпущений, ланцюг має бути розімкнений (мультиметр покаже “OL” або високий опір). Якщо вимірюєте опір, він має бути близьким до нуля (кілька Ом) при натиснутому штовхачі.

Особливості доступу до вимикача в популярних моделях авто

Хоча принцип роботи вимикача стоп-сигналу однаковий для більшості автомобілів, доступ до нього може відрізнятися.

• Volkswagen Golf та Skoda Octavia: У цих автомобілях концерну VAG вимикач зазвичай розташований досить зручно над педаллю гальма. Часто для доступу потрібно зняти пластикову нижню панель приладів, яка кріпиться кількома саморізами або защіпками. Сам вимикач може бути поворотного типу (повернути на 90 градусів і витягнути) або кріпитися на гайці.
• Toyota Camry: Моделі Toyota зазвичай мають відносно простий доступ до вимикача, який знаходиться в кронштейні педалі гальма. Може знадобитися зняття однієї або двох декоративних панелей.
• Hyundai Tucson та Renault Duster: Ці кросовери, як правило, розроблені з урахуванням простоти обслуговування. Вимикач розташований над педаллю гальма. Доступ до нього переважно не викликає великих труднощів і обмежується зняттям нижньої панелі.
• Ford Focus: У Ford Focus вимикач також знаходиться над педаллю гальма. Доступ може вимагати деякого згинання або роботи в обмеженому просторі, іноді з невеликим зняттям елементів облицювання.
• BMW 3 Серії та Mercedes-Benz C-Клас: У преміальних автомобілях цих марок доступ до вимикача може бути ускладнений через складнішу архітектуру салону та більшу кількість декоративних елементів. Вимикач, як і раніше, знаходиться над педаллю гальма, але його вилучення може вимагати більш ретельного демонтажу навколишніх панелей, щоб уникнути їх пошкодження. Важливо зазначити, що у цих автомобілях несправність вимикача може також викликати помилки в системах ESP/DSC або круїз-контролю.

Завжди звертайтеся до керівництва з експлуатації вашого автомобіля для точного визначення розташування та процедури зняття вимикача.

Коли варто звернутися до фахівців СТО?

Якщо після проведених перевірок ви не змогли виявити несправність, або ж виявили її, але не впевнені у своїх силах для заміни, краще звернутися до кваліфікованих фахівців на СТО. Це особливо актуально, якщо:

• Вимірювання показують відсутність живлення на роз’ємі вимикача (проблема може бути в електропроводці або блоці запобіжників).
• Несправність вимикача впливає на роботу інших електронних систем автомобіля (ABS, ESP, круїз-контроль), і потрібна комп’ютерна діагностика.
• Вимикач розташований у важкодоступному місці, і його заміна вимагає спеціальних навичок або інструментів.

Висновок

Перевірка вимикача стоп-сигналу – це одна з тих простих, але дуже важливих процедур, яку кожен відповідальний водій може виконати самостійно. Вона не вимагає спеціальних знань і займає небагато часу, але дозволяє вчасно виявити і усунути потенційно небезпечну несправність. Пам’ятайте, ваша безпека та безпека інших учасників дорожнього руху залежать від уважності та справності всіх систем вашого автомобіля. Регулярно перевіряйте працездатність стоп-сигналів і будьте впевнені на дорозі!
