Практичні поради щодо встановлення нової деталі своїми руками та перевірки працездатності системи.Справні покажчики повороту — це не просто зручність, а перш за все ваша безпека на дорозі. Якщо поворотники почали блимати занадто швидко, зовсім зникли або не реагують на ввімкнення важеля, найімовірніше, проблема криється в реле поворотів. Заміна цієї деталі — завдання цілком посильне навіть для водія-початківця, якщо підійти до нього з розумінням справи. У цій статті ми детально розберемо, як підключити реле поворотів власними силами.
Призначення та різновиди реле поворотів
Головне завдання цього невеликого пристрою полягає в створенні переривчастого електричного сигналу, завдяки чому лампи в поворотниках блимають з певною частотою (зазвичай 60-120 разів на хвилину). Крім того, багато сучасних реле відповідають і за роботу аварійної світлової сигналізації.
Сьогодні на ринку можна зустріти три основні типи реле:
- Електромеханічні (старого зразка): використовують біметалеву пластину та нагрівальну спіраль.
- Електронні: побудовані на базі мікросхем, вирізняються надійністю та стабільністю роботи.
- LED-сумісні (реле для світлодіодів): не залежать від потужності підключених ламп, запобігають ефекту «гіперблімання» при переході зі звичайних ламп розжарювання на світлодіодні.
Важливо: Якщо ви встановили світлодіодні лампи без заміни штатного реле на спеціальне LED-реле, вони можуть швидко вийти з ладу або блимати з неправильною частотою.
Розшифровка контактів: розуміємо схему

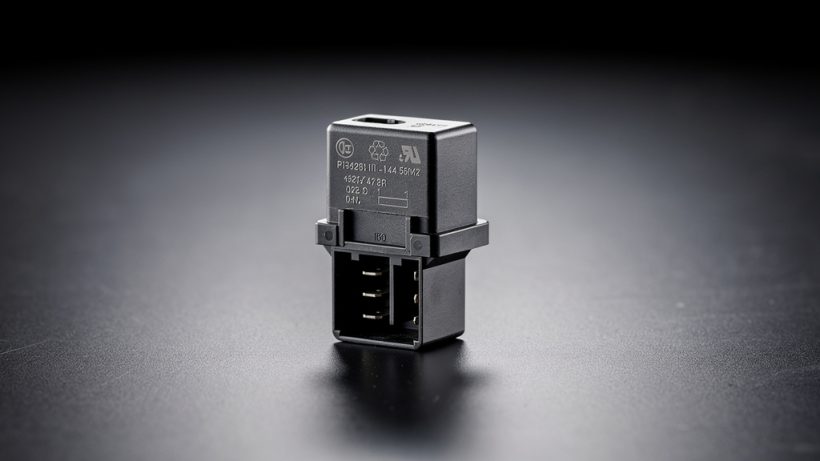

Перед тим як почати підключення, потрібно розібратися з призначенням виводів на корпусі реле. Зазвичай на автомобілях радянського виробництва та багатьох іномарках використовують триконтактну схему. Маркування буває двох типів:
- Вітчизняний/стандартний тип:
- B (Battery): живлення від акумулятора (через замок запалювання).
- L (Lamp): вихід на перемикач поворотів та лампи.
- E (Earth) або P: маса (мінус) або висновок на контрольну лампу на панелі приладів.
- Європейський стандарт (DIN):
- 49: живлення від замка запалювання (плюс).
- 49a: вихід на перемикач вказівок повороту.
- 31: з’єднання з масою (мінус).
«Ніколи не плутайте плюсову клему живлення з виходом на лампи. Це може призвести до миттєвого згоряння запобіжника або самого електронного елемента реле.»
Покрокова інструкція з підключення реле
Процес монтажу зазвичай займає не більше 15–20 хвилин. Головне — дотримуватися техніки безпеки та обов’язково знеструмити бортову мережу перед роботою.

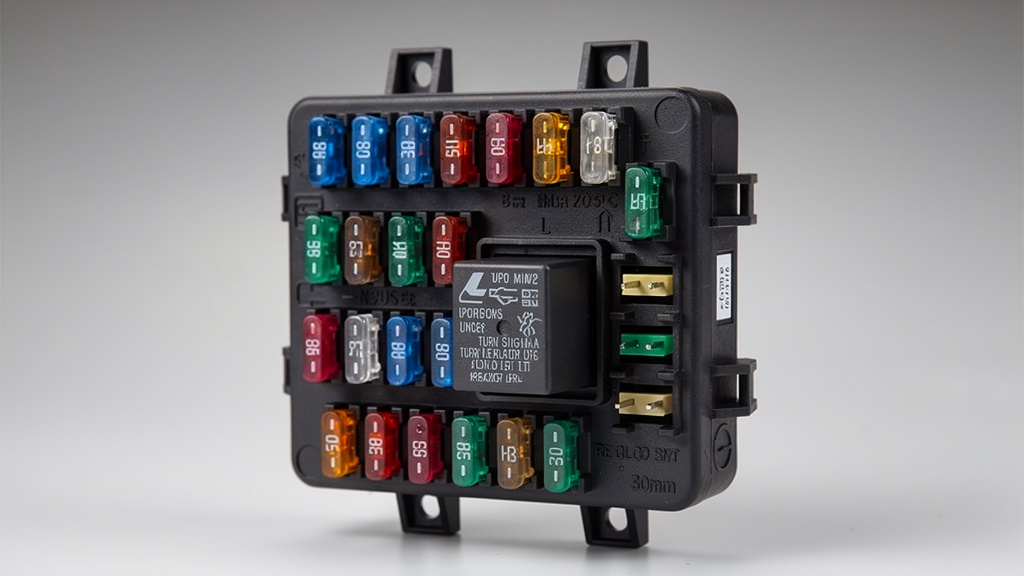

- Крок 1. Підготовка. Вимкніть запалювання автомобіля. Для максимальної безпеки зніміть мінусову клему з акумулятора. Знайдіть розташування старого реле (найчастіше воно знаходиться під панеллю приладів у блоці запобігаників або під рульовою колонкою).
- Крок 2. Демонтаж старого елемента. Акуратно витягніть несправне реле з колодки. Запам’ятайте або сфотографуйте розташування проводів, якщо вони підключаються окремими клемами, а не через єдиний пластиковий роз’єм.

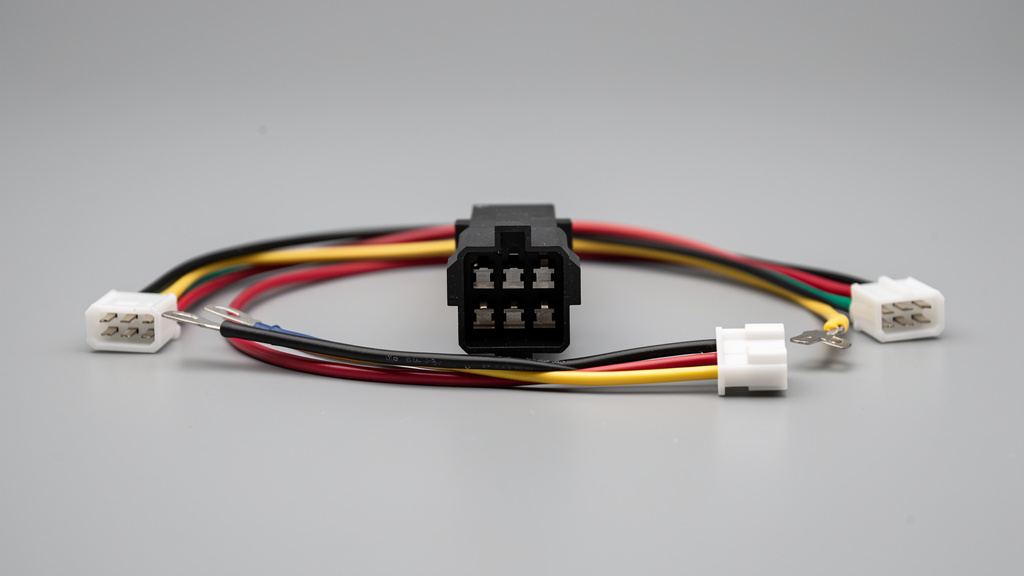

- Крок 3. Підключення нового реле. Зіставте контакти нового пристрою згідно зі схемою. Підключіть джгут проводів: живильний провід від замка запалювання — до клеми B (49), провід від перемикача — до L (49a), а мінусовий дріт (якщо він передбачений окремим піном) — до маси 31 (E).
- Крок 4. Тестування. Підключіть акумулятор назад, увімкніть запалювання та перевірте роботу лівого і правого поворотників, а також аварійну сигналізацію.
Як бачите, підключення реле поворотів — процедура не надто складна, але вона вимагає уважності до деталей та дотримання схеми проводки вашого транспортного засобу. Якщо після встановлення пристрою поворотники все одно працюють некоректно, перевірте справність запобіжників, самого перемикача на рульовій колонці та якість з’єднання з масою.
